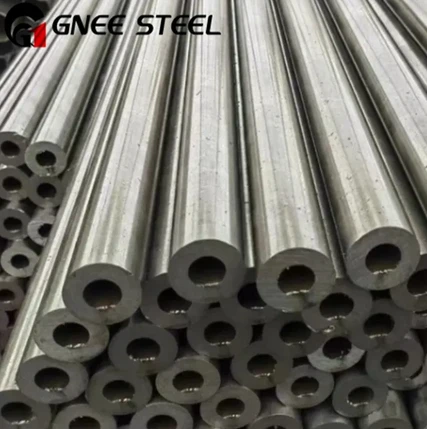

Otázka 1: Co v Hastelloy B-3 definuje „tlustou-trubku“ a jak se obvykle vyrábí?
A:V kontextu Hastelloy B-3, atlustostěnná -trubkaje obecně definován jako poměr vnějšího průměru (OD) k tloušťce stěny menší než 10:1 (tj. tloušťka stěny větší než 10 % vnějšího průměru). V praxi to často znamená tloušťky stěn v rozmezí od10 mm (0,375 palce) až 50 mm (2 palce) nebo víces typickými vnějšími průměry od 50 mm (2 palce) do 300 mm (12 palců). Tyto rozměry jsou výrazně těžší než standardní potrubí 40 nebo 80 a používají se v aplikacích vyžadujících vysoký tlak, výjimečné přídavky na korozi nebo tuhost konstrukce při mechanickém zatížení.
Výroba tlustostěnných trubek Hastelloy B-3 je podstatně náročnější než výroba standardních trubek do stěny. Nejběžnější výrobní postupy jsou:
Vytlačování následované tažením za studena nebo poutáním za studena– Dutý předvalek (nebo plný předvalek, který se vrtá) se zahřeje na 1100–1200 stupňů (2010–2190 stupňů F) a vytlačuje se skrz trn, aby se vytvořil hrubý dutý plášť. Tato skořepina je pak za studena tažena nebo za studena poutána (proces rotačního kování) přes trn, aby se dosáhlo konečných rozměrů. Obvykle je vyžadováno více průchodů se středním rozpouštěcím žíháním (1060–1100 stupňů / 1940–2010 stupňů F). Pilgering je preferován pro tlusté stěny, protože může dosáhnout velkého zmenšení plochy průřezu (70–90 %) s menším počtem průchodů než tažením.
Rotační děrování a prodloužení (bezešvý proces)– U menších průměrů lze pevný kulatý předvalek rotačně děrovat (jako Mannesmannův mlýn), aby vytvořil dutou skořepinu, poté prodloužit a upravit na tlustostěnné rozměry. Tento proces je však pro B-3 obtížnější než pro ocel, protože slitina má vysokou pevnost za tepla a úzký rozsah teplot pro zpracování za tepla.
Izostatické lisování za tepla (HIP) plus extruze– U velmi silných stěn nebo velkých průměrů (např. OD 250 mm × stěna 40 mm) používají někteří výrobci HIP ke konsolidaci prášku B-3 do sochoru téměř čistého tvaru, po kterém následuje extruze. Tato metoda snižuje segregaci a umožňuje jednotnější mikrostrukturu.
Bezešvá konstrukce jezákladnípro silnostěnné -trubky B-3 používané v kritických vysokotlakých-redukčních kyselinách, protože podélný svar by při vysokém vnitřním tlaku nebo cyklickém zatížení představoval jak potenciální korozní cestu, tak strukturální slabé místo. Svařovaná trubka, i když je rentgenově vyfotografována, se zřídka používá v tlustostěnné formě, protože požadovaná tlustá deska se obtížně tvaruje a spolehlivě se svařuje při zachování tepelné stability slitiny.
Po konečném zpracování za studena musí být trubka žíhána v roztoku a rychle ochlazena vodou, aby se rozpustily všechny intermetalické fáze, které se mohly vysrážet během zpracování za tepla nebo pomalého chlazení. Trubka je poté nedestruktivně testována (ultrazvuk, vířivý proud), aby se zajistilo, že neobsahuje vnitřní vady, které jsou zvláště problematické u tlustých částí kvůli většímu objemu materiálu a riziku segregace středové linie od původního bloku.
Otázka 2: Ve kterých náročných průmyslových aplikacích se nejčastěji používá silnostěnná trubka Hastelloy B-3?
A:Silnostěnná trubka Hastelloy B-3- je vyhrazena pro nejnáročnější provozní podmínky, kdy by standardní stěnová trubka buď předčasně zkorodovala, nebo by postrádala mechanickou pevnost, aby vydržela provozní tlaky. Mezi klíčové aplikace patří:
Vysokotlaké-reaktory a autoklávy na kyselinu chlorovodíkovou– V chemických procesech, jako je výroba chlorovaných meziproduktů, speciálních chemikálií nebo léčiv, reakce často probíhají při tlacích od 20 do 100 barů (300–1500 psi) při teplotách až 150 stupňů (300 stupňů F). Silnostěnná trubka B-3 se používá pro tělo reaktoru, vnitřní cívky a výstupní potrubí. Silná stěna zajišťuje jak tlakovou kontejnment (obručové namáhání), tak korozní přídavek, který prodlužuje životnost na 15–20 let, a to i při občasných poruchách.
Trubky výměníku tepla a potrubí sběrače– U výměníků tepla typu shell-and-trubka, které na straně trubky manipulují s horkou kyselinou chlorovodíkovou, může mít trubkovnice tloušťku až 75 mm (3 palce). Silnostěnná trubka B-3 se často používá jako sběrač spojující více trubkovnic nebo jako hlavní vstupní/výstupní trysky. Silná stěna odolává jak korozní erozi při vysokých rychlostech proudění, tak rozdílným teplotním roztažným napětím mezi trubkami a pláštěm.
Vysokotlaké-linky vstřikování kyseliny při těžbě ropy a plynu– Při některých operacích se zvýšenou regenerací ropy (EOR) a stimulací vrtů se koncentrovaná kyselina chlorovodíková (15–28 % HCl) vstřikuje při tlacích 50–100 barů (700–1500 psi), aby se rozpustily uhličitanové útvary. Silnostěnná trubka B-3 (často o tloušťce stěny 25–40 mm) se používá pro povrchové injektážní potrubí a spádové potrubí, protože odolává HCl i sirovodíku (H₂S), které se často vyskytují v kyselých vrtech (podle NACE MR0175). Silná stěna je vyžadována pro udržení vysokého tlaku a pro zajištění odolnosti proti důlkové korozi a obecné korozi během opakovaných vstřikovacích cyklů.
Ohřívací hady moření v ocelárnách– Mořící linky ocelových pásů používají horkou kyselinu chlorovodíkovou (80–90 stupňů / 175–195 stupňů F) ve velkých nádržích. Ponorné topné hady vyrobené ze silnostěnné trubky B-3 odolávají jak vnitřnímu tlaku páry (10–15 barů), tak vnějšímu koroznímu prostředí. Silná stěna poskytuje korozní přídavek pro vnější povrch, který pomalu koroduje předvídatelnou rychlostí (typicky 0,1–0,2 mm/rok). Tloušťka stěny 10–15 mm poskytuje životnost 10–15 let před výměnou.
Hasicí sekce spalovny chemického odpadu– Při spalování nebezpečných odpadů jsou horké spaliny (obsahující HCl, Cl₂ a SO₂) rychle zhášeny vodou, aby se zabránilo tvorbě dioxinů. Sekce zhášení je vyložena nebo vyrobena z B-3 tlustostěnné- trubky, aby odolala jak vysokým teplotám (až 400 stupňů na straně plynu), tak vysoce korozivnímu kondenzátu kyseliny chlorovodíkové na straně vody. Silná stěna poskytuje tepelnou hmotu, aby se zabránilo rychlým teplotním výkyvům, které by mohly způsobit praskání tepelnou únavou.
Ve všech těchto aplikacích je použití tlustostěnných trubek namísto standardních-trubek řízeno kombinací tlakové izolace, přípustnosti koroze a mechanické odolnosti. Inženýři obvykle specifikují tloušťku stěny, která poskytuje toleranci pro korozi o 3–6 mm (0,125–0,25 palce) nad minimem požadovaným pro tlakovou izolaci, což zajišťuje, že potrubí zůstane bezpečné a funkční i po letech provozu.
Otázka 3: Jaké jsou kritické aspekty výroby a svařování specifické pro silnostěnnou trubku Hastelloy B-3?
A:Výroba a svařování tlustostěnných trubek Hastelloy B-3 představuje jedinečné výzvy, které přesahují ty, které se týkají tenkostěnných součástí nebo součástí s malým{5}}průměrem. Velká tepelná hmota, omezený rozptyl tepla a riziko intermetalických precipitací v tepelně ovlivněné zóně (HAZ) vyžadují zvláštní opatření:
1. Před-příprava sváru:Konce trubek musí být opracovány na přesný úkos (typicky jedno-V nebo dvojité-V se sevřeným úhlem 60–75 stupňů a kořenovou plochou 1–2 mm). Jakékoli povrchové znečištění (olej, mastnota, značkovací inkoust nebo částice železa) musí být odstraněno odmaštěním acetonem a následným lehkým broušením nebo mořením. Pro silné stěny je typická kořenová mezera 3–5 mm, aby bylo zajištěno úplné proniknutí.
2. Proces svařování a parametry:Plynové wolframové obloukové svařování (GTAW) je preferováno pro kořenový průchod, s plynovým kovovým obloukovým svařováním (GMAW) nebo svařováním v ochranném kovovém oblouku (SMAW) pro výplňové průchody. Přídavný kov musí býtERNiMo‑11(AWS A5.14), odpovídající složení B-3. Mezi kritické parametry patří:
Tepelný příkon Menší nebo roven 1,5 kJ/mm (méně než nebo rovný 38 kJ/in) pro kořenový průchod a Menší nebo rovný 2,0 kJ/mm (méně než nebo rovný 50 kJ/in) pro výplňový průchod
Interpass teplotapřísně Menší nebo rovno 150 stupňům (300 stupňů F)– toto je nejkritičtější kontrola. U silných stěn může mezi průchody mezi průchody trvat 10–20 minut ochlazování a k udržení teploty může být zapotřebí chlazení nuceným vzduchem.
Použití čistého argonu nebo argon-heliového stínění (75 % Ar / 25 % He) s průtokem 15–25 l/min. Zpětné proplachování argonem je pro kořenový průchod povinné, aby se zabránilo vnitřní oxidaci.
3. Prevence intermetalických precipitací:Silnostěnné -trubky udrží teplo mnohem déle než tenkostěnné- trubky, což prodlužuje dobu strávenou v citlivém rozsahu 600–900 stupňů (1110–1650 stupňů F), kde se mohou tvořit fáze Ni₄Mo a Ni₃Mo. Ke zmírnění tohoto stavu svářeči používají atechnika navlékacích korálků(úzké, překrývající se housenky) spíše než široké tkací housenky a umožňují svaru vychladnout mezi průchody. Pokud interpass teplota překročí 150 stupňů, svar a HAZ se stanou náchylnými ke křehnutí, které lze zjistit zkouškou tvrdosti (v HAZ by měla být menší nebo rovna 100 HRB).
4. Po-tepelném zpracování po svařování (PWHT):U tlustostěnných trubek B-3 je úplné rozpouštěcí žíhání (1060–1100 stupňů / 1940–2010 stupňů F) následované rychlým ochlazením vodoupožadovanýpo svařování, pokud bude součást vystavena vysoce agresivním redukčním kyselinám. Někdy se používá lokalizované PWHT (např. pomocí indukčních cívek), ale je to riskantní, protože regulace teploty je obtížná a zhášení musí být velmi rychlé. Mnoho výrobců dává přednost navrhování součástí tak, aby celá sestava mohla být žíhána v peci.
5. Mechanické spojování (příruby a fitinky):Silnostěnné{0}trubky se často spojují pomocí přírubových spojů namísto celosvařovaných systémů, což umožňuje snadnější údržbu. B-3 kované příruby (podle ASME B16.5) jsou přivařeny ke koncům trubek pomocí stejných postupů jako výše. Čela přírub by měla být hladká (Ra menší nebo rovna 3,2 μm) a chráněna PTFE nebo grafitovým těsněním. U tlustostěnných trubek se obecně vyhýbáme závitovým spojům, protože závitování zvyšuje napětí a může ohrozit povrch odolný proti korozi.
6. Kontrola:Po svařování je u silnostěnných svarů trubek vyžadováno 100% radiografické testování (RT), protože u víceprůchodových svarů je větší riziko nedostatečného natavení nebo poréznosti. Ultrazvukové testování (UT) může být také použito k detekci podpovrchových vad. Kapalný penetrant (PT) se aplikuje na kořenové a čepicové průchody. Mapování tvrdosti přes svar, HAZ a základní kov potvrzuje, že se nevytvořily žádné fáze křehnutí.
Dodržování těchto přísných postupů zajišťuje, že silnostěnné svary trubek B-3 dosahují stejné odolnosti proti korozi a mechanické pevnosti jako základní kov, což umožňuje bezpečný provoz při tlacích až 200 bar (2900 psi) nebo více.
Otázka 4: Jaká jsou omezení a potenciální způsoby selhání silnostěnné trubky Hastelloy B-3?
A:Navzdory svému vynikajícímu výkonu při snižování kyselin má silnostěnná trubka Hastelloy B-3 omezení, která mohou vést ke specifickým poruchovým stavům, pokud nejsou správně řešeny:
1. Napadení oxidující kyselinou (rychlá obecná koroze)– Stejně jako u všech slitin řady B je B-3nevhodné do oxidačního prostředí. If oxidizing acids (nitric, chromic, or concentrated hot sulfuric >90%) nebo oxidující látky (Fe³⁺, Cu²⁺, rozpuštěný kyslík) vstoupí do systému určeného pro redukci kyselin, potrubí může utrpět rychlou rovnoměrnou korozi rychlostí 5–20 mm/rok. K selhání může dojít spíše v týdnech než po letech. Toto je nejčastější příčina předčasného selhání při nesprávné aplikaci B-3.
2. Intermetalická fázová křehkost– Navzdory zlepšené tepelné stabilitě B-3 oproti B-2, dlouhodobé-vystavení v rozsahu 600–900 stupňů (1110–1650 stupňů F)-buď během výroby (nedostatečné chlazení mezi průchody svaru) nebo během provozu (lokalizované přehřátí). Ni₄ může stále vysrážet fáze Ni₄ Mo Tyto fáze jsou tvrdé a křehké, což snižuje tažnost ze 40 % prodloužení na méně než 5 %. U silnostěnných trubek je toto zkřehnutí obzvláště nebezpečné, protože může vést kkatastrofický křehký lom without significant prior deformation. Detection requires periodic hardness testing (values >100 HRB naznačují precipitaci) nebo metalografické vyšetření.
3. Vodíková křehkost– Při redukujících kyselinách mohou vznikat atomy vodíku jako vedlejší produkt koroze (i při nízké rychlosti koroze B-3 vzniká určité množství vodíku). Normálně se vodík rekombinuje na plyn H2 a uniká. V tlustostěnných trubkách pod vysokým namáháním v tahu (např. vnitřním tlakem nebo tepelnou roztažností) však může vodík difundovat do mřížky a způsobit zkřehnutí. To je závažnější při teplotách pod 80 stupňů (175 stupňů F) a v přítomnosti sirovodíku (H2S). NACE MR0175 poskytuje pokyny pro B-3 v kyselém provozu, včetně maximální povolené tvrdosti (méně než nebo rovno 100 HRB) a úrovní napětí (méně než nebo rovno 80 % výtěžnosti).
4. Důlková a štěrbinová koroze v redukčních kyselinách kontaminovaných chloridy-– Zatímco B-3 má vynikající odolnost vůči čisté HCl, přítomnost oxidačních kovových iontů (Fe³⁺, Cu²⁺) může způsobit důlkovou korozi, zejména ve stojatých zónách nebo pod usazeninami (štěrbinami). U tlustostěnných trubek může být obtížné odhalit důlkovou korozi, protože vnější povrch se může zdát neporušený, zatímco hluboké důlky se šíří dovnitř. Pravidelná ultrazvuková kontrola dokáže odhalit důlkovou korozi dříve, než pronikne do stěny.
5. Tepelné únavové praskání– Silnostěnná-trubka má velkou tepelnou hmotu, která odolává rychlým změnám teploty. Pokud však proces způsobuje časté tepelné cykly (např. vsádkové reaktory, které se denně ohřívají a chladí), může rozdílná expanze mezi vnitřním a vnějším povrchem generovat cyklická napětí, která vedou k únavovému praskání. To je nejčastější u svarových spojů nebo při změnách tloušťky stěny (např. příruby). Trhliny obvykle začínají na vnitřním povrchu a šíří se směrem ven.
6. Galvanická koroze– Pokud je tlustostěnná trubka B-3 spojena s méně ušlechtilým kovem (např. uhlíková ocel, nerezová ocel) ve vodivé redukční kyselině, bude méně ušlechtilý kov fungovat jako anoda a bude rychle korodovat. Velký povrch trubky B-3 může způsobit vážné galvanické napadení malé připojené součásti. Při míchání materiálů je nezbytná izolace pomocí dielektrických přírub nebo plastových vložek.
7. Náklady a dodací lhůta– Silnostěnná -trubka B-3 patří mezi nejdražší dostupné produkty odolné proti korozi a často stojí10–15krát více než nerezová ocel 316La 2-3 krát více než C-276. Průběžné doby pro velké průměry (nad 200 mm) mohou přesáhnout 6–12 měsíců, protože předvalek musí být speciálně roztaven a sekvence vytlačování/tažení vyžaduje více kroků s mezižíháním.
Při specifikaci tlustostěnného potrubí B-3 by inženýři měli vždy provést analýzu režimu selhání a účinků (FMEA), přičemž zohlední nejen běžné provozní prostředí, ale také potenciální narušení (oxidující kontaminanty, teplotní výkyvy, cykly spouštění/vypínání).
Otázka 5: Jaké normy a požadavky na testování konkrétně platí pro silnostěnnou trubku Hastelloy B-3?
A:Silnostěnná trubka Hastelloy B-3 se řídí řadou přísných norem a vyžaduje rozsáhlé testování kvůli kritické povaze jejích aplikací. Primární specifikace jsou:
Materiálové normy:
ASTM B622– Standardní specifikace pro bezešvé trubky a trubky z niklu a nikl-kobaltové slitiny (toto je hlavní norma pro trubky B-3, pokrývající všechny tloušťky stěn)
ASME SB-622– ASME verze kódu pro tlakovou nádobu ASTM B622
ASTM B626– Pro překreslené bezešvé trubky (užší rozměrové tolerance, často používané pro tlustostěnné přesné součásti)
NACE MR0175 / ISO 15156– Pro provoz s kyselým plynem (prostředí obsahující H₂S)
Rozměrové standardy:
ASME B36.19– Rozměry trubky z nerezové oceli (často používané jako referenční, ačkoli tlustostěnná trubka B-3 může mít vlastní rozměry)
ASME B16.9– Pro továrně vyrobené tvarovky pro svařování na tupo (pokud jsou použity tvarovky)
ASME B16.5– Pro příruby (příruby B-3 jsou obvykle kované podle této normy)
Povinné testování tlustostěnných-trubek (kromě standardních testů tenkostěnných-trubek):
Chemická analýza (podle ASTM E1473)– Ověřuje Ni větší nebo rovno 65 %, Mo 28–30 %, Fe 1,5–3,0 %, C menší nebo rovno 0,01 %, Si menší nebo rovno 0,10 %, Al menší nebo rovno 0,50 %. U silných řezů musí být analýza provedena z obou konců a střední délky, aby byla zajištěna homogenita (segregace je pravděpodobnější u velkých sochorů).
Zkouška tahem (podle ASTM E8/E8M) – For thick-walled pipe, longitudinal and transverse specimens are required. Minimums: yield ≥350 MPa (50 ksi), tensile ≥750 MPa (109 ksi), elongation ≥40%. For wall thickness >25 mm (1 in), prodloužení Je přijatelné větší nebo rovné 35 %.
Testování tvrdosti– Rockwell B Menší nebo rovno 100 přes celý průřez (vnější stěna, střední stěna, vnitřní stěna). U silných stěn může být vyžadován přechod tvrdosti (např. v 1 mm intervalech od vnitřního průměru k vnějšímu průměru), aby se potvrdilo, že nedochází k vytvrzení středové linie (což by indikovalo intermetalické precipitace).
Zkouška mezikrystalové koroze (ASTM G28 metoda A)– Provádí se na vzorcích odebraných jak z dodané trubky, tak po simulovaném cyklu tepelného zpracování po svařování (SPWHT) (typicky 700 stupňů po dobu 1 hodiny, poté ochlazení vzduchem). Rychlost koroze musí být menší nebo rovna 12 mm/rok (0,5 ipy) bez intergranulárního napadení. U tlustostěnných trubek je SPWHT přísnější, protože pomalé ochlazování silných částí může podporovat srážení, takže tento test je kritický.
Ultrazvukové testování (UT) – FULL BODY(podle ASTM E213 nebo E2375) – Toto je povinné pro tlustostěnné-trubky. Celá délka trubky musí být naskenována smykovými vlnami z vnějšího i vnitřního povrchu (pokud je přístupný). Kritéria přijatelnosti: žádné reflektory nepřesahující amplitudu 5 % tloušťky stěny. Zvláštní pozornost je věnována oblasti střední stěny, kde může docházet k segregaci středové linie od polotovaru.
Testování vířivými proudy (podle ASTM E426)– Na povrchové a blízké vady (překrytí, švy, strupy). Toto je často kombinováno s UT pro komplexní pokrytí.
Hydrostatický test (podle ASTM B622)– Každá trubka musí odolat zkušebnímu tlaku vypočtenému podle: P=2St/D, kde S=50 % meze kluzu (minimálně 175 MPa), t=tloušťky stěny, D=vnějšího průměru. U tlustostěnných trubek může být zkušební tlak velmi vysoký (např. 50 mm stěna × 250 mm vnější průměr → zkušební tlak ~140 bar / 2000 psi). Zkouška trvá minimálně 10 sekund bez úniku nebo trvalé deformace.
Rozměrová kontrola– U tlustostěnných trubek je zvláštní pozornost věnována soustřednosti (excentricita tloušťky stěny). Většina specifikací omezuje excentricitu na Menší nebo rovnou 10 % jmenovité tloušťky stěny (např. u stěny 20 mm musí být minimální tloušťka kdekoli větší nebo rovna 18 mm). Excentrická trubka je zamítnuta, protože snižuje jmenovitý tlak a přídavek na korozi na tenké straně.
Volitelné, ale doporučené testy pro kritickou službu:
Radiografie celého těla (RT) – For very thick walls (>30 mm) nebo pro nukleární/farmaceutické služby může 100% rentgenová kontrola detekovat vnitřní dutiny nebo inkluze, které by UT mohla minout.
Ferroxylový test– Detekuje povrchovou kontaminaci železem (modré zbarvení). Jakékoli železo vyžaduje moření nebo vyřazení, protože železo může způsobit galvanický útok v provozu HCl.
Nízkoteplotní nárazová zkouška (podle ASTM E23)– Pro tlustostěnné trubky používané v chladném podnebí nebo v kryogenním provozu (B-3 zůstává houževnatý do −196 stupňů / −320 stupňů F, ale rázové zkoušky neověřují žádné zkřehnutí).
Stanovení velikosti zrn (podle ASTM E112) – Minimum ASTM grain size 5 (average diameter ≤64 microns) is typically required. Coarse grains (>ASTM 3) jsou spojeny se sníženou odolností proti korozi.
Kontrola třetí stranou– U kritických aplikací (např. HCl alkylační jednotky, farmaceutické reaktory) je nezávislá agentura (např. TÜV, DNV, Bureau Veritas) svědkem všech testů a přezkoumává MTR.
Dokumentace:Výrobce musí poskytnout certifikovanou zprávu o zkoušce materiálu (MTR) obsahující číslo tavby, číslo šarže, všechny výsledky zkoušek a prohlášení o shodě se specifikovanou normou. U tlustostěnných trubek by měl MTR zahrnovat také protokoly o UT a hydrostatických zkouškách, jakož i teplotu rozpouštěcího žíhání a metodu kalení (u tlustých částí je pro dosažení požadované rychlosti chlazení povinné kalení vodou).
Koncovým uživatelům se důrazně doporučuje provéstpozitivní identifikace materiálu (PMI)na každé délce trubky po obdržení, protože v průmyslu došlo k nesprávnému označování slitin niklu. Kromě toho by měla být část vzorku z každého tepla podrobena testování ASTM G28 v nezávislé laboratoři předtím, než je potrubí instalováno v kritickém provozu.
