1. Energetický průmysl je extrémně náročný. Pro jaké konkrétní vysoko-teplotní a vysokotlaké-aplikace je ASTM B514 Incoloy 800H Welded Pipe specificky navržena a kvalifikována?

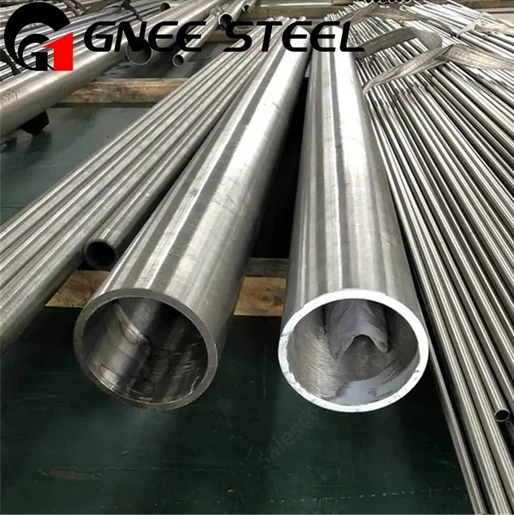

Svařovaná trubka ASTM B514 Incoloy 800H (UNS N08810) je navržena pro potrubní systémy velkého -průměru, vysokého{4}}tlaku a vysokých teplot- při výrobě energie, kde bezešvé trubky nejsou k dispozici v požadované velikosti nebo jsou ekonomicky nedostupné, přesto nelze snížit výkon. Jeho návrh a kvalifikace jsou zaměřeny na „rovnováha--elektráren“ (BOP) v pokročilých tepelných elektrárnách.
Klíčové aplikace pro výrobu energie:
Hlavní potrubí pro ohřev páry a horkého ohřevu: V superkritických a ultra{0}}superkritických (USC) uhelných-elektrárnách spalujících uhlí mohou teploty páry překročit 593 stupňů (1100 stupňů F) a tlaky přesahující 24 MPa (3500 psi). Incoloy 800H nabízí v tomto kritickém teplotním rozsahu (593-760 stupňů / 1100-1400 stupňů F) vynikající pevnost při tečení a odolnost proti oxidaci ve srovnání se standardními feritickými nebo austenitickými oceli. Svařovaná trubka B514 umožňuje výrobu velkoprůměrových sběračů a rozdělovačů, které vedou tuto přehřátou páru z kotle do vysokotlaké turbíny.
Potrubí pokročilého parního generátoru s rekuperací tepla (HRSG) v závodech s kombinovaným cyklem: Moderní HRSG v závodech s kombinovaným-cyklem (GTCC) s plynovou turbínou pracují při stále vyšších teplotách, aby se zvýšila účinnost. Sekce vysokotlakého výparníku a přehřívače, zejména v prvních (nejžhavějších) řadách směřujících k výfuku plynové turbíny, mohou využívat svařované potrubí Incoloy 800H pro svou schopnost odolávat vysokým teplotám kovu a tepelné únavě z častých cyklů (spouštění a vypínání-odstávek).
Obtokové a temperační vedení páry: Tyto kritické bezpečnostní a řídicí systémy zvládají páru za podmínek hlavní páry nebo blízko nich a jsou vystaveny silnému tepelnému šoku. Díky vysoké-pevnosti a houževnatosti Incoloy 800H je vhodný pro tyto náročné služby.
Pokročilé jaderné energetické systémy: V některých konstrukcích reaktorů IV. generace, jako jsou superkritické vodní -reaktory chlazené (SCWR) nebo vysoko{1}}plynné{2}} chlazené reaktory (HTGR), je Incoloy 800H kandidátním materiálem pro mezilehlé výměníky tepla a související potrubí, kde jsou jeho vlastnosti považovány také za neutronové záření.
Proč svařované (B514) vs. bezešvé: U trubek s velkým-průměrem (např. NPS 24 a vyšší) vyžadovaných pro hlavní parní potrubí není bezešvá výroba proveditelná nebo je přehnaně drahá. ASTM B514 upravuje výrobu svařovaných trubek z plechu nebo plechu, které jsou následně žíhány rozpouštěcím žíháním a opracovány za studena (je-li specifikováno), aby se dosáhlo vlastností blížících se vlastnostem bezešvého výrobku. To poskytuje nákladově-efektivní a technicky spolehlivé řešení pro rozsáhlé{10}}vysokoenergetické{11}}potrubní systémy.
2. ASTM B514 je jedinečný standard pro "svařované, nežíhané" korozivzdorné- trubky z niklové slitiny. Jaké jsou kritické mechanické vlastnosti a rozměrové požadavky, které klade na trubky Incoloy 800H, a jak se liší od specifikace bezešvé trubky, jako je ASTM B407?
ASTM B514,Standardní specifikace pro svařované, nežíhané niklové a slitinové trubky-niklu, se výrazně liší od specifikací pro žíhané bezešvé nebo svařované-žíhané trubky. Zaměřuje se na -svařované trubky-opracované za studena pro vysoce{4}}pevnostní aplikace.
Kritické požadavky ASTM B514 pro Incoloy 800H:
Stav: Potrubí je dodáváno ve stavu „jako-svařeno“. Svar a základní kov nejsou po konečném tváření a svařování rozpouštěcím žíháním. Toto je klíčový rozlišovací prvek.
Požadavek na práci za studena: Pro dosažení požadované pevnosti je trubka po svařování podrobena redukci svaru a základního kovu za studena (opracování za studena). Norma stanovuje minimální redukci za studena o 10 % tloušťky stěny. Tato práce za studena výrazně zvyšuje kluz a pevnost v tahu.
Mechanické vlastnosti (pro Incoloy 800H na B514):
Pevnost v tahu: větší nebo rovna 655 MPa (95 ksi)
Mez kluzu (0,2% offset): větší nebo rovna 310 MPa (45 ksi)
Tyto hodnoty jsou podstatně vyšší než žíhaný stav (např. v B407 je mez kluzu žíhaného 800H typicky ~207 MPa / 30 ksi). Tato vysoká pevnost ve -svařovaném, za studena{8}}opracovaném stavu je hlavním důvodem pro výběr trubky B514.
Srovnání se specifikací Seamless ASTM B407:
| Aspekt | ASTM B514 (svařované, nežíhané, opracované za studena) | ASTM B407 (bezešvý, žíhaný) |
|---|---|---|
| Primární stav | Jako-svařované + opracované za studena. Ne žíhaný. | Roztok žíhán na hrubozrnnou strukturu (pro 800H). |
| Klíčový účel | Vysoká pevnost v -dodaném stavu pro velké-průměrové tlakové potrubí. | Optimalizovaná pevnost při tečení při vysokých{0}}teplotách a odolnost proti korozi. |
| Mez kluzu | Vysoká (Větší nebo rovna 310 MPa). Pochází z práce za studena. | Nižší (~207 MPa). Optimalizováno pro tečení, nikoli výtěžnost- při pokojové teplotě. |
| Vysoká-teplotní síla tečení | Struktura opracovaná za studena-není stabilní při vysoké teplotě. Při vystavení provozním teplotám rekrystalizuje a změkne, případně se přiblíží žíhaným vlastnostem. Počáteční vysoká pevnost je pro manipulaci/konstrukci. | Žíhaná, hrubozrnná-struktura zrn je stabilní a navržená výslovně pro dlouhodobou-pevnost při tečení při teplotě. Toto je jeho primární inženýrská vlastnost. |
| Kontrola svaru | Vyžaduje přísnou nedestruktivní kontrolu podélného svarového švu (podle B514). | Žádný podélný svar ke kontrole. |
| Požadavek na velikost zrna | Bez požadavku na hrubozrnnou velikost. | Povinný požadavek na číslo ASTM{0}} nebo hrubší zrnitost pro 800H. |
Crucial Engineering Note: The high yield strength of B514 pipe is beneficial for handling, fabrication, and supporting the pipe during construction before it goes into hot service. Once in service at high temperature (e.g., >600 stupňů), za studena-opracovaná struktura se tepelně obnoví. Proto návrh pro vysokoteplotní tečení musí vycházet z vlastností žíhaného materiálu (např. z ASME sekce II, část D pro SA-376 nebo podobně), nikoli z meze kluzu při pokojové teplotě ze zkušebního protokolu B514.
3. Při stavbě elektráren je podélný svar ústředním bodem pro zajištění kvality. Jaké konkrétní požadavky na geometrii, proces a nedestruktivní zkoušku (NDE) svaru (NDE) požaduje ASTM B514 k zajištění integrity svařované trubky Incoloy 800H?
Vzhledem k tomu, že se trubka používá ve vysoce{0}}energetických systémech, je prvořadá integrita podélného svaru. ASTM B514 vyžaduje přísné kontroly od svařování po kontrolu.
Geometrie a proces svařování:
Proces svařování: Podélný šev se obvykle vyrábí pomocí automatických svařovacích procesů, které zajišťují konzistenci. Mezi běžné procesy patří:
Gas Tungsten Arc Welding (GTAW) pro kořenový průchod, často následovaný...
Plynové obloukové svařování kovů (GMAW) nebo svařování pod tavidlem (SAW) pro plnicí a uzávěrové průchody. Použití SAW je běžné u silnostěnných-trub elektráren.
Přídavný kov: Musí mít složení vhodné pro výrobu svarového kovu, které splňuje požadavky specifikace na mechanické vlastnosti. Pro Incoloy 800H se obvykle jedná o odpovídající nikl-chrom-železnou výplň (např. ERNiFeCr-1).
Vyztužení svarem: Norma povoluje vyztužení svarem (jak vnitřní, tak vnější), ale omezuje jeho výšku, aby byly zajištěny hladké přechody a usnadněny NDE. Svar musí být bez trhlin, bez svaru a nadměrného podříznutí.
Povinná ne{0}}destruktivní zkouška (NDE) podle ASTM B514:
Specifikace vyžaduje 100% nedestruktivní kontrolu podélného svarového švu. Přípustné metody a jejich sekvence jsou přesně definovány:
Radiografické vyšetření (RT): Toto je primární a povinná vyšetřovací metoda.
Standard: Provádí se v souladu s ASTM E94 (Příručka pro radiografické vyšetření) a ASTM E142 (Metoda pro kontrolu kvality radiografického testování).
Kritéria přijatelnosti: Vady jsou hodnoceny podle ASTM E390,Referenční rentgenové snímky pro ocelové tavné svary. Pro tuto aplikaci s vysokou{1}}integritou je úroveň přijatelnosti obvykle velmi přísná (např. kategorie B, třída 2 nebo přísnější podle specifikace kupujícího).
Doplňkové vyšetření vířivými proudy: B514 vyžaduje, aby kromě radiografie byla oblast svaru zkoumána metodou vířivých proudů.
Účel: Primárně slouží k detekci povrchových a{0}}povrchových vad (jako jsou praskliny nebo švy), které nelze snadno vyřešit rentgenem.
Postup: Provádí se podle podrobného postupu dohodnutého mezi výrobcem a kupujícím.
Alternativní/další NDE: Kupující může specifikovat další požadavky, jako jsou:
Testování penetrantu kapalin (PT): Podle ASTM E165 na svarovém víčku a kořeni k nalezení povrchových-defektů.
Ultrazvukové testování (UT): Podle ASTM E273 (Praxe pro ultrazvukové testování podélně svařovaných trubek a trubek) nebo ASTM E317 (Praxe pro hodnocení výkonnostních charakteristik pulzních{2}} ultrazvukových testovacích systémů s ozvěnou) lze specifikovat pro lepší detekci plošných defektů (jako je nedostatek svaru) orientovaných paralelně k potrubí.
Dokumentace: Záznam všech výsledků NDE, včetně rentgenových snímků a hodnotících zpráv, tvoří kritickou část balíčku certifikace materiálu pro každou délku potrubí.
4. Jak se u vysokoteplotního provozu v elektrárnách vyvíjí výkon za studena-, jak se vyvíjí-svařované potrubí ASTM B514 během provozu a jaké jsou základní úvahy pro návrh systému, podporu a tepelné cykly?
Pochopení metalurgického vývoje za studena{0}}obráběného Incoloy 800H během servisu je základem bezpečného a spolehlivého návrhu systému. Jeho chování není statické.
Vývoj výkonu během služby:
Thermal Recovery and Recrystallization: When B514 pipe (in the cold-worked, as-welded condition) is placed into high-temperature service (>600 stupňů / 1112 stupňů F), za studena-zpracovaná napjatá mikrostruktura je termodynamicky nestabilní.
Materiál v průběhu času projde regenerací, rekrystalizací a růstem zrn. Tento proces uvolňuje vnitřní pnutí z tváření za studena a snižuje hustotu dislokací.
Výsledek: Výtěžnost za pokojové-teploty a pevnost v tahu se sníží a nakonec se přiblíží vlastnostem-rozpouštěcího žíhaného materiálu. Tažnost se zvýší.
Důsledky pro design: Toto změkčení znamená, že počáteční vysoká mez kluzu ze zprávy o testu B514 NELZE použít pro dlouhodobý-návrh při vysokých-teplotách. Konstruktér musí použít povolené hodnoty napětí (hodnoty S{4}}) pro žíhaný Incoloy 800H, jak je uvedeno v předpisu ASME pro kotle a tlakové nádoby, oddíl II, část D (např. pro specifikaci SA-376 nebo ekvivalent). Tyto S-hodnoty jsou odvozeny z tečení-mezi pevnosti a pevnosti v tahu žíhaného hrubozrnného materiálu.
Základní návrh systému a provozní aspekty:
Návrh podpěry: Podpěry potrubí, závěsy a kotvy musí být navrženy s ohledem na dvě odlišné fáze:
Konstrukce/studený stav: Trubka má vysokou mez kluzu a může vykazovat menší průhyb.
Horký provozní stav: Trubka změkla. Podpěry musí být navrženy tak, aby unesly hmotnost trubky, izolace a obsahu s nižšími, žíhanými vlastnostmi modulu pružnosti a pevnosti. Správné pružinové závěsy jsou zásadní pro zvládnutí posunu.
Tepelné cyklování a únava: Elektrárny, zejména ty, které se používají pro provoz-po zátěži nebo v kombinovaném{1}}cyklu, podstupují časté tepelné cykly. Mezi hlavní úvahy patří:
Uvolnění napětí: Během období udržování při teplotě se napětí v omezených systémech uvolní v důsledku dotvarování, což může ovlivnit rozložení zatížení na podpěry.
Tepelná únava: Cyklická napětí z expanze/kontrakce musí být pečlivě analyzována. Konečná, rekrystalizovaná struktura zrna trubky ovlivní její tepelnou únavovou životnost.
Kvalifikace svařovacích postupů (WPQ): Všechny polní svary (tupé svary spojující části potrubí) musí být provedeny pomocí postupů kvalifikovaných pro žíhaný materiál, nikoli za studena-opracovaný materiál. Postup musí prokázat, že svar a HAZ po jakémkoli tepelném zpracování po svaru dosahují vlastností ekvivalentních žíhanému obecnému kovu.
Hydrotest systému: Hydrostatický test systému se provádí při pokojové teplotě. Zkušební tlak je založen na dovoleném namáhání za studena. Vysoká počáteční mez kluzu trubky B514 poskytuje během tohoto testu pohodlnou bezpečnostní rezervu, ale tlak musí být stále kontrolován, aby nedošlo k nadměrnému namáhání jiných součástí systému (příruby, ventily), které nejsou vyrobeny z materiálu opracovaného za studena-.
5. Jaké jsou úplné požadavky na certifikaci materiálů a značení pro potrubí ASTM B514 Incoloy 800H a jak se tato dokumentace integruje s požadavky ASME Boiler Code (např. SA-376) pro stavbu elektrárny?
U kódem-regulované výstavby elektráren je sledovatelnost materiálu a certifikace zákonem nařízena. ASTM B514 poskytuje specifikaci produktu, zatímco ASME poskytuje pravidla pro návrh a konstrukci.
Certifikace a značení ASTM B514:
Mill Test Certificate (MTC): Výrobce musí poskytnout certifikát, který obsahuje:
Tepelná (tavená) chemická analýza pro všechny specifikované prvky.
Výsledky všech požadovaných mechanických zkoušek (tah, zploštění) na hotové trubce.
Prohlášení o minimální použité redukci chladu.
Prohlášení, že svar byl zkoušen podle normy (RT + vířivý proud), se shrnutím výsledků.
Rozměry a délka potrubí.
Označení specifikace (ASTM B514, UNS N08810).
Číslo tepla a identifikace výrobce.
Trvalé značení: Každá délka trubky musí být opatřena šablonou nebo vyražena:
Jméno výrobce nebo ochranná známka.
Specifikace (B514).
Třída (800H) nebo číslo UNS (N08810).
Teplotní číslo.
Velikost (NPS a plán nebo tloušťka stěny).
Toto označení umožňuje fyzickou sledovatelnost v celém dodavatelském řetězci a na staveništi.
Integrace s ASME kód kotle a tlakové nádoby:
Pro elektrárnu postavenou podle ASME Code je specifikace ASTM typicky přijata ASME s předponou "SA".
Specifikace ASME: SA-376 je označení ASME proBezešvé austenitické ocelové potrubí pro vysokoteplotní-centrální-nádražní služby. Zatímco SA-376 primárně pokrývá bezešvé trubky, její tabulka 1 uvádí mechanické a chemické požadavky pro různé jakosti, včetně UNS N08810 (800H). Důležité je, že SA-376 pokrývá potrubí v žíhaném stavu.
Reconciliation: Trubka vyrobená podle ASTM B514 (svařovaná, nežíhaná, opracovaná za studena) může být použita v systému elektrického kotle ASME Code Section I, pokud splňuje následující podmínky:
Je objednán a certifikován podle B514.
Jeho chemické složení splňuje požadavky SA-376 pro UNS N08810.
Jeho hodnoty přípustného namáhání při vysokých{0}}teplotách jsou převzaty z ASME sekce II, část D pro SA-376/800H (žíhané vlastnosti).
Veškeré svařování (jak podélný šev frézy, tak i obvodové švy) se provádí podle ASME sekce IX.
Výrobce/instalátor poskytuje dokumentaci prokazující shodu materiálu s konstrukční specifikací, která vyžaduje vlastnosti SA-376/800H.
Certifikovaný protokol o zkoušce materiálu (CMTR) pro potrubí B514 se stává klíčovou součástí datového protokolu pro kotel nebo tlakovou nádobu a prokazuje, že všechny materiály splňují záměr Kodexu. Označení na potrubí umožňuje autorizovanému inspektorovi (AI) ověřit materiál podle papírů. Tento integrovaný systém zajišťuje, že i svařovaný produkt, jako je trubka B514, bude v konečném stavěném zařízení držet stejný-pro-servisní standard jako bezešvé trubky.
