1. Otázka: Co je slitina titanu ASTM Grade 11 a jaké je její složení a vlastnosti v porovnání s jinými komerčně čistými titany a titany obsahujícími palladium-?
Odpověď: ASTM Grade 11 (GR11) je palladiem-stabilizovaná komerčně čistá slitina titanu, formálně označená jakoTi-0,15Pd(titan s přibližně 0,12 % až 0,25 % palladia). V podstatě jeASTM Grade 1 (GR1)se strategickým přídavkem palladia, ušlechtilého kovu ze skupiny platiny. Tento malý, ale kriticky důležitý legovací přídavek transformuje korozní vlastnosti materiálu, aniž by významně změnil jeho mechanické vlastnosti.
Z hlediska mechanických vlastností je GR11 téměř identický s GR1. Vykazuje nejnižší pevnost mezi druhy titanu, s minimální pevností v tahu 240 MPa (35 ksi), mezí kluzu přibližně 170 MPa (25 ksi) a vynikající tažností s prodloužením typicky přesahujícím 24 %. To staví GR11 na extrémní konec tvařitelnosti a svařitelnosti v rámci rodiny titanu.
Rozdíl spočívá v odolnosti proti korozi. Zatímco GR1 nabízí vynikající výkon v oxidačních prostředích, trpí omezeními při snižování kyselých podmínek. Přídavek 0,15% palladia posouvá korozní potenciál titanu na ušlechtilejší (katodickou) úroveň, což umožňuje materiálu zůstat pasivní v redukčních kyselých prostředích, kde by standardní komerčně čistý titan rychle korodoval. Toho je dosaženo pomocí mechanismu známého jakokatodická modifikace-oblasti bohaté na paladium- na povrchu fungují jako účinná katodická místa, která podporují repasivaci filmu oxidu titanu i v nepřítomnosti oxidačních činidel.
V porovnání s jinými druhy-obsahujícími palladium:
GR7 (Ti-0,15Pd)je založen na GR2 a nabízí vyšší pevnost (minimální pevnost v tahu 345 MPa) než GR11
GR11je verze s nízkým-kyslíkem a vysokou-tažností na základě GR1
GR16aGR17jsou palladium-obsahující varianty GR4 a GR1 s různými limity kyslíku
Pro aplikace vyžadující maximální tvárnost v kombinaci se zvýšenou odolností proti kyselinám je GR11 preferovanou volbou oproti GR7, protože její nižší obsah kyslíku poskytuje vynikající tažnost pro náročné tvářecí operace.
2. Otázka: Jaká specifická korozní prostředí odůvodňují výběr ASTM GR11 před standardním GR1 nebo GR2 a jaký je mechanismus, kterým palladium zvyšuje odolnost proti korozi?
Odpověď: Volba ASTM GR11 je oprávněná zejména v prostředích, kde standardní komerčně čistý titan (GR1 nebo GR2) vykazuje okrajovou nebo nedostatečnou odolnost proti korozi. Primární cílová prostředí jsouredukční kyseliny, zejménakyselina chlorovodíková (HCl) , kyselina sírová (H2SO4)akyselina mravenčí, zejména při zvýšených teplotách a v odvzdušněných (-bezkyslíkových) podmínkách.
Například v kyselině chlorovodíkové vykazuje GR1 přijatelné rychlosti koroze (typicky<0.1 mm/year) only at concentrations below 3% and temperatures below 40°C. Beyond these limits, the passive oxide film breaks down, and corrosion accelerates rapidly. GR11, by contrast, can withstand up to approximately 10% HCl at boiling point and shows excellent resistance in higher concentrations at moderate temperatures. Similarly, in sulfuric acid, GR11 extends the useful service range from approximately 5% (for GR1) to 20% or higher at elevated temperatures.
Mechanismus odolnosti proti korozi zahrnujekatodická modifikace přidáním ušlechtilého kovu. Částice palladia, které jsou ušlechtilejší než titan, jsou rozmístěny po celé mikrostruktuře. Když je povrch vystaven korozivnímu elektrolytu, tyto oblasti bohaté na palladium- fungují jako účinná katodická místa pro reakci vývoje vodíku. To posouvá korozní potenciál titanové matrice do pasivní oblasti, kde se může vytvořit ochranný film oxidu titaničitého (TiO₂) a zůstat stabilní. Přídavek palladia v podstatě umožňuje titanu „samo{5}}pasivovat“ i v prostředích bez rozpuštěného kyslíku nebo jiných oxidačních činidel.
Důležité je, že obsah palladia je optimalizován na 0,12–0,25 % pro dosažení tohoto elektrochemického efektu bez výrazného zvýšení materiálových nákladů. Pro extrémně agresivní redukční prostředí mohou být specifikovány vyšší třídy palladia, jako je GR12 (Ti-0,3Mo-0,8Ni) nebo GR17 (s vyšším obsahem palladia). Nicméně pro velkou většinu aplikací chemického zpracování, kde je GR1 marginální, poskytuje GR11 optimální rovnováhu odolnosti proti korozi, tvarovatelnosti a nákladů.

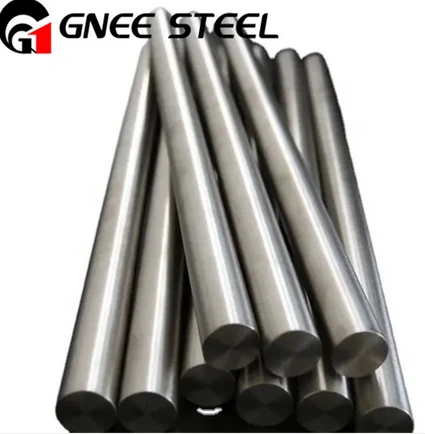

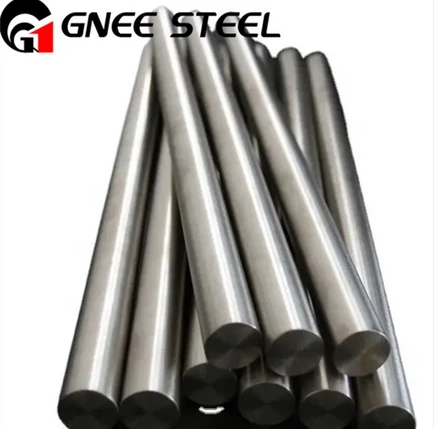

3. Otázka: Jaké jsou typické průmyslové aplikace kruhových tyčí ASTM GR11 a proč je tvar tyče pro tyto aplikace obzvláště vhodný?
A: Kruhové tyče ASTM GR11 se používají v řadě náročných chemických zpracovatelských, farmaceutických a námořních aplikací, kde je rozhodující kombinace odolnosti proti korozi a tvarovatelnosti. Tvar tyče je zvláště ceněn pro součásti, které vyžadují obrábění, kování nebo závitování, protože poskytuje geometrii surového materiálu nezbytnou pro výrobu složitých dílů s přesnými tolerancemi.
Mezi klíčové aplikace patří:
Trubky a plechy výměníku tepla:GR11 se používá pro trubky výměníků tepla a trubkovnice, do kterých jsou válcovány nebo svařovány. V chemických závodech manipulujících s proudy kyseliny chlorovodíkové nebo sírové zajišťuje přídavek palladia dlouhodobou-integritu. Tyčový tvar je nezbytný pro obrábění trubkovnic, které vyžadují přesné vzory otvorů a vysoce-kvalitní povrchové úpravy pro spolehlivé spoje-k-trubkovnici.
Součásti ventilu:Dříky ventilů, sedla a součásti obložení jsou často vyráběny z tyče GR11. Tyto součásti jsou vystaveny vysokému místnímu namáhání a erozivním-korozním podmínkám. Přídavek palladia poskytuje nezbytnou odolnost proti korozi při snižování kyselosti, zatímco tvar tyče umožňuje přesné obrábění závitů, těsnících povrchů a složitých vnitřních geometrií.
Upevňovací prvky a šrouby:V agresivním chemickém prostředí jsou standardní spojovací prvky z nerezové oceli nedostatečné. GR11 bar je obráběn do šroubů, svorníků a matic pro přírubové spoje, tlakové nádoby a potrubní systémy. Vynikající tažnost materiálu zajišťuje, že spojovací prvky mohou být správně utaženy bez rizika křehkého lomu.
Hřídele a oběžná kola čerpadel:Pro čerpadla, která čerpají korozivní kapaliny, poskytuje GR11 bar kombinaci pevnosti, odolnosti proti korozi a únavového výkonu, které jsou vyžadovány pro rotující součásti. Tyčová forma umožňuje výrobu dlouhých rovných hřídelí s přesnou soustředností.
Zařízení pro farmaceutické a biologické zpracování:Ve farmaceutické výrobě, kde je prvořadá čistota produktu, se GR11 používá pro součásti, které přicházejí do styku s korozivními čisticími prostředky nebo procesními kapalinami. Nepřítomnost toxických legujících prvků (palladium je biologicky inertní) a vynikající čistitelnost materiálu jej předurčují pro hygienické aplikace.
Tyčinková forma se obvykle dodává vžíhaný stav, zajišťující jednotnou mikrostrukturu a konzistentní obrobitelnost. Pro kritické aplikace jsou tyče často broušeny bez hrotu s přesnými tolerancemi, což eliminuje povrchové vady a zajišťuje, že obráběné součásti splňují přísné rozměrové požadavky.
4. Otázka: Jaké jsou kritické výrobní úvahy a požadavky na kontrolu kvality pro kulaté tyče ASTM GR11 určené pro konstrukci tlakových nádob ASME sekce VIII?
Odpověď: Pokud jsou kulaté tyče ASTM GR11 specifikovány pro konstrukci tlakové nádoby ASME sekce VIII-jako například pro šroubování přírub, vyztužení trysek nebo vnitřní podpěry-, požadavky na výrobu a kontrolu kvality se řídí kombinací ASTM B348 (základní specifikace) a doplňkovými požadavky ASME Boiler and Pressure Vessel Code.
Výrobní úvahy:
Přídavek palladia v GR11 vyžaduje pečlivou kontrolu během tavení, aby byla zajištěna homogenní distribuce. Slitina se obvykle vyrábí za použitívakuové přetavování (VAR)nebotavení plazmovým obloukem (PAM)procesy, které poskytují nezbytnou kontrolu nad chemií a minimalizují riziko segregace. Palladium, které je hustým ušlechtilým kovem, musí být rovnoměrně distribuováno, aby se zabránilo lokalizovaným oblastem s nadměrným nebo nedostatečným obsahem palladia.
Požadavky na kontrolu kvality pro aplikace ASME:
Certifikace materiálu:Mlýn musí pojmoutCertifikát o autorizaci ASMEa udržovat systémy kvality v souladu s ASME, oddíl II, část A. Každá zásilka tyče musí obsahovat certifikovanéZpráva o zkoušce materiálu (MTR)dokumentující shodu jak s ASTM B348, tak s příslušnou specifikací materiálu ASME (typicky SA-348).
Chemická analýza:Ověření obsahu palladia je kritické. MTR musí hlásit analýzu palladia, obvykle 0,12–0,25 %, a zajistit, aby ostatní prvky splňovaly přísné limity GR1 s přídavkem palladia. Obsah kyslíku musí být řízen na maximum 0,18 %, aby byly zachovány charakteristiky tažnosti GR1.
Ne{0}}destruktivní testování:Pro aplikace zadržující tlak- 100 %ultrazvukové testování (UT)je často nařízeno k detekci vnitřních vad, jako jsou dutiny, vměstky nebo laminace. Testování se provádí podle ASME sekce V, přičemž kritéria přijatelnosti jsou obvykle založena na referenčním standardu s plochým-dnem.
Ověření tepelného zpracování:Tyče GR11 jsou dodávány v žíhaném stavu. Proces žíhání (typicky 650–760 stupňů s následným chlazením vzduchem) musí být zdokumentován a ověřen, aby byla zajištěna konzistentní mikrostruktura a vlastnosti. K ověření jednotnosti se často provádí testování tvrdosti.
Sledovatelnost:Vyžaduje se úplná sledovatelnost od taveniny ingotu až po hotovou tyč. Každá tyč musí být označena tepelným číslem, specifikací a jakostí, což umožňuje sledovatelnost zpět k původní certifikaci mlýna.
Pro aplikace zahrnující zvýšené teploty mohou být specifikovány dodatečné zkoušky, jako je zkouška na lomu nebo tečení, aby se ověřila výkonnost za podmínek trvalého zatížení.
5. Otázka: Jaká je tvařitelnost, svařitelnost a obrobitelnost oceli ASTM GR11 ve srovnání s jinými druhy titanu a jaké výrobní postupy se doporučují pro výrobu vysoce-kvalitních součástí?
Odpověď: ASTM GR11 zdědil vynikající vlastnosti tvařitelnosti a svařitelnosti své základní třídy GR1, přičemž poskytuje zvýšenou odolnost proti korozi. Přítomnost palladia však zavádí jemné úvahy pro výrobu, které je třeba řešit, aby bylo dosaženo optimálních výsledků.
Tvarovatelnost:
GR11 nabízí nejvyšší tažnost mezi druhy titanu stabilizovaného palladiem-. S prodloužením obvykle přesahujícím 24 % a nízkým poměrem mezi průtažností-k-tahu jej lze za studena-formovat do složitých tvarů bez praskání. Doporučené postupy pro tvarování zahrnují:
Použití velkých poloměrů ohybu (obvykle 2–3krát tloušťka materiálu)
Použití postupného tváření pro těžké deformace
Provedení mezinapěťového-žíhání, pokud redukce chladem přesáhne 50 %
Vyvarujte se tváření při teplotách pod 10 stupňů, aby se zabránilo snížení tažnosti
Svařitelnost:
GR11 vykazuje vynikající svařitelnost, srovnatelnou s GR1. Přídavek palladia významně neovlivňuje vlastnosti svařitelnosti. Mezi hlavní úvahy patří:
stínění:Reaktivita titanu s kyslíkem, dusíkem a vodíkem vyžaduje ochranu inertním plynem (argon nebo helium) pro svarovou lázeň i tepelně-ovlivněnou zónu. Pokrytí plynem musí sahat až k zadní straně svaru, aby spoje plně{2}}pronikly.
Výběr přídavného kovu:Pro zachování odolnosti proti korozi v zóně svaru se doporučuje vhodný přídavný kov (typicky AWS ERTi-11). V méně agresivním prostředí může být plnivo ERTi-1 přijatelné, ale zvýšená odolnost proti kyselinám GR11 je nejlépe zachována s odpovídajícím plnivem.
Barva svaru:Zbarvení po-svaru (modré, zlaté nebo šedé) ukazuje na nedostatečné stínění a kontaminaci kyslíkem. Takové zabarvení musí být odstraněno mechanickými nebo chemickými metodami před uvedením součásti do provozu.
Tepelné zpracování po-svaru:Obecně není vyžadován pro GR11, ale může být specifikován pro odlehčení pnutí ve složitých svařencích nebo pro obnovení plné tažnosti po značné práci za studena.
Obrobitelnost:
Obrobitelnost GR11 je podobná obrobitelnosti GR1, která je mezi druhy titanu považována za dobrou až dobrou. Nízká tepelná vodivost materiálu a sklon k mechanickému zpevňování vyžadují specifické postupy obrábění:
Nástroje:Doporučují se ostré, pozitivní-karbidové nástroje s-otěruvzdornými povlaky (AlTiN nebo TiAlN)
Chladicí kapalina:Vysokotlaká chladicí kapalina (70–100 bar) je nezbytná pro odvod třísek a odvod tepla
Rychlosti a posuvy:Nižší řezné rychlosti (30–60 m/min pro soustružení) s vyšší rychlostí posuvu, aby se zabránilo mechanickému zpevnění
Ovládání čipu:Typické jsou souvislé vláknité třísky; lamače třísek nebo přerušované řezy pomáhají řídit tvorbu třísek.
